外浮顶油罐设计安装
发布时间: 2009-9-5                 点击次数: 15290



                  外浮顶油罐及外浮顶储罐设计安装概要

一、外浮顶油罐概念:
外浮顶储罐通称外浮顶油罐,就是储罐没有设计拱顶、为外敞口型罐,内设上下垂直浮动的外浮顶,通常用于大型20000立方米以上存储如原油、汽油、煤油等有挥发性的石油产品的敞口的钢制储罐内,外浮顶随着储液水平上升或下降,外浮顶油罐有一个浮盘覆盖在油品的表面,并随油品液位升降,由于浮盘和油面之间几乎没有气体空间,因此可以大大降低所储存油品的蒸发损耗。
二、外浮顶油罐特点:
浮顶是浮顶式储罐关键的核心部件,分为“外浮顶”和“内浮顶”两种类型,内浮顶则是在浮顶之上还有一个固定的顶盖,可以使浮顶本身避免遭受风吹雨淋,确保浮顶下所储油料的品质。浮顶由于是“漂浮”在所处液体液面上的顶盖,因此密封性能至关重要,浮盘主要采用弹性填料,同时在周边用压条与罐壁压紧,并用螺栓与浮盘固定。浮盘跟随液面升降,降低到一定位置1.8m左右之后,则有支柱撑住浮盘使其保持位置。所以相比较,外浮顶油罐有如下优点:
1、相对于无浮顶的固定顶储罐来说没有蒸发的空间,原则上,这就消除了所谓的“大呼吸损失”。蒸发不仅造成了产品数量上的损失,也影响了产品的质量,同时又污染了环境。空间易燃介质与空气混合比达到一定的极限容易产生爆炸。所以敞口的圆柱形钢制储罐加外浮顶是必要的措施。
2、储罐壳体与外浮顶浮盘之间存在100毫米到500毫米的间隙间隙以保证运行过程中不会卡盘。使用边缘密封系统以减少边缘蒸发。
3、外浮顶的结构形式类似与内浮顶,有钢制浅盘式、浮舱式,单层或双层甲板形式,甚至有使用铝合金三明治结构的外浮顶。浮顶的支持腿通常是活动可伸缩的悬在液体内。
4、外浮顶目前我国最适合大型原油储罐从2万、3万、5万立方米到10万立方米等。
三、内浮顶罐与外浮顶储罐的区别:
二者储存液体的收发过程是相同的,具体外浮顶储罐与固定顶内浮顶储罐的差异特点如下:
1、二者都可以大量减少蒸发损耗;
2、浮动罐液面上有浮动顶覆盖,储罐的储液与空气隔离、减少空气污染和着火爆炸危险,易于保证储液质量,特别适用于储存高级汽油和喷气燃料以及有毒易污染的液体化学品;
3、固定顶储罐包括内浮顶罐,能有效地防止风沙、雨雪或灰尘污染储液,在各种天气条件下保证储液的质量,有“全天候储罐之称”
4、在密封效果相同情况下,内浮顶储罐与外浮顶储罐相比,能进一步降低蒸发损耗,这是固定顶的遮挡及固定顶与内浮盘之间的气相层比外浮顶罐的双盘式浮顶具有更显著的隔热效果。
5、内浮顶储罐的内浮盘与外浮顶储罐上部敞开的浮盘不同,不可能有雨、雪载荷。内浮盘上载荷少,结构简单、轻便,可以省掉浮盘上的中央排水管、转动浮梯等附件。易于施工和维护、密封部分的材料可以避免日光照射而老化。
6、外浮顶罐与内浮顶储罐比较具有许多优点,应用范围越来越广,是一种有发展前途的储罐,设计完善的内浮顶罐是迄今为止为控制固定顶罐蒸发损耗研究出来的最好和投资最少的方法。内浮顶罐可以用来存储汽油、喷气燃料等易挥发性油品以及醛类、醇类(甲醇、乙醇)、酮类(丙酮)苯类(苯、甲苯、二甲苯、苯乙烯)等液体化工品。

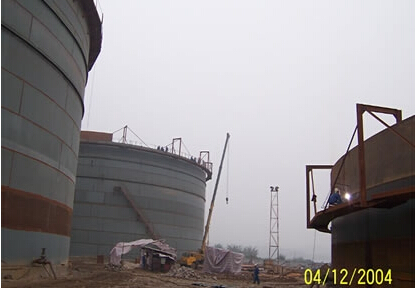

四、下图为中海油30000立方米原油储罐现场施工照片:
