                    大型网壳油罐的设计和安装应用

    大型网壳储罐或网壳油罐是一种储罐顶部为曲面网格结构和杆系结构的物理构造形态,薄壳结构受力合理、目前主要为顶盖采用三角形网壳、承插式网壳或子午线网壳技术来设计大型储罐顶部结构,其跨越能力大、受力均匀、刚度好、用料少、装配便利、安全可靠,是一种重要的安全性很高的大跨度空间结构形式,一般直径21-60米或容积2万立方米以上的大型储罐应采取网壳技术,三十多年来在全球和我国石油化工行业都普遍推行和采用。
一、大型网壳储罐工厂制造和现场建造中的优点:
   储罐网壳的形式主要为单面球层,工厂生产和现场安装有很多优点:
1、所有零部件采用工厂化、标准化生产,质量好、精度高、效率高;
2、现场施工方便、快捷,基本无焊接,节约施工周期、不需要大型起重设备;
3、适用于直径为21-60米的大型储罐;
4、蒙皮板采用人字型铺设,比瓜皮板铺设节约大量的材料费用;
5、网壳顶安装既适应于储罐倒装法安装又适用储罐正装法安装;
6、大型储罐的网壳安装可以和储罐底板及壁板同时安装,避免了高空作业的安全性。
二、大型网壳储罐中钢制网壳的特点:
    储罐网壳一般适用于储存介质对碳钢的腐蚀比较轻微的场合,否则,必须对钢网壳进行防腐处理。国内外钢网壳主要用于各种储罐顶盖上,它具有以下特性:
1、由网壳和顶板构成的储罐顶盖,网壳作为顶盖受力构件,顶盖板(蒙皮)仅作为密封构件,故顶盖板可选用较薄的板材,大大减轻了顶盖的重量,顶盖板铺设在呈三角形排列的网格杆件上,同时每个三角形杆件中部增设了杆件支托点,与网壳没有焊接。所以,顶板施工方便,外观曲线平滑美观。
2、结构重量轻,直径30m以上的储罐网壳顶盖比常规的板肋结构省材率为20%~50%,随着罐径越大越省材,具有明显的经济效益。
3、钢网壳与储罐壁上倒扣的槽钢连接,增加了顶部罐壁板的抗风能力。
4、钢网壳顶盖上的油罐附件,安置在网壳的三角形网格之内,若与网壳杆件相碰,则作相应的偏移。
5、钢网壳结构可确保储罐在事故状态下,因顶盖与网壳没有焊接,顶盖结构不被损坏,仅需对损坏部分的顶板作局部修补,故修复方便。
三.、大型网壳储罐中铝网壳的特点:
    储罐铝网壳所选用的铝合金材料其特点是:自重轻和耐腐蚀性,欧美各国更是把铝合金网壳大量用于对钢材有较强腐蚀环境的储罐顶盖上。它具有以下个性:
1、采用铝合金网壳与铝合金顶盖后,结构重量大大减轻,使罐、池及其基础承载相应减少。如直径30-60m的铝顶盖是钢网壳顶盖重量的1/4~1/9。
2、铝合金材料具有良好的抗腐蚀能力,故铝网壳顶盖不必对顶盖部分进行防腐处理,节约了防腐费用和工程间接费用。在整个使用期内也不需要进行维护,节约了大量的检、维修费用。
3、铝反射的辐射热可达95%,因此铝合金网壳顶盖用于拱顶罐上时,能减少易挥发性介质的挥发损失。
4、铝合金材料强度在低温下反而比常温下提高,是在低温工况条件下的理想材料,故采用铝网壳及顶板后,可在整个使用期内省去为防止材料低温脆性增设的保温材料和费用。
5、用铝合金网壳及顶板后,设置在油罐顶上的附件,如:平台、扶梯、透光孔、量油孔、立柱通过装置等也可相应改用铝合金材料,与网壳同步设计、制作。
6、铝合金顶盖通过网壳上的不锈钢支座过渡与储罐壁上倒扣的槽钢连接,通过特殊的密封构造来保证铝和钢的密封连接,同时也增加了罐壁板的稳定性。
7.大型铝网壳安全性比较高:安全系数高、结构合理,一个三角形网格内,铝蒙皮可以安装承载15人; 网壳铝盖板蒙皮既能承载重力,同时能释放由于罐内的超压力而首先局部受到破坏,有效地保护罐顶网壳和储油罐的整体结构不受影响;质量好,使用寿命长,国内外三十多年的大型储罐铝网壳仍然在安全使用。
四、我司大型网壳储罐设计建造总承包的实例:
    武汉众恒石化科技长期从事国标GB50128美标API650储罐技术的研究设计和建造,具备具备大型网壳储罐的设计能力、ASME焊接能力认证、具备压力容器设计制造许可证、GC2压力管道设计安装许可证、石油化工设备管道总承包资质、安全生产许可证、国际贸易进出口权证等特种资质,大型储罐的设计建造业绩遍及全球,包括东帝汶海拉电厂、科摩多电站、南部电厂等油罐区,厄瓜多尔油罐和除盐水箱水箱,委内瑞拉重油罐区,土耳其电厂一二期的储油罐及除盐水罐整体设计建造,非洲尼日尔亚美尼电厂储罐的设计建造等等;特别是对2015年委内瑞拉30000立方米的重油罐设计建造合同项目,我们采用三角形网壳技术进行顶部安全设计且现场建造总承包,经过3个月的国外现场施工奋战,一次性投入使用,安全投油发电,得到了业主的高度评价,为委内瑞拉电力事业发展作出了重要贡献。

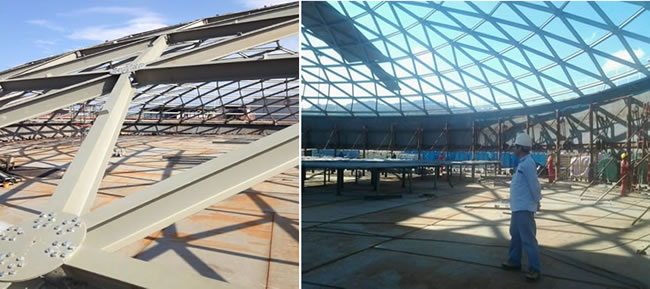

(图)为2015年我司设计建造的委内瑞拉中央电厂3万立方的重油储罐工作现场:
