视镜
发布时间: 2009-9-5                 点击次数: 5547

一、产品用途:

管道视镜,是观察管道液体介质的反应和流动情况,保证生产的正常进行。视镜生产是按照 HGJ501~502-86 压力容器视镜标准制造,可根据用户的需求安排生产;产品材质:壳体:碳钢、不锈钢镜片材质:钢化硼硅玻璃、有机玻璃、石英玻璃 密封材质: 0.6-2.5MPa 工作温度: -20-200 ℃。

 二、产品参数:

 直通视镜:

型号

DN

L

H

玻璃(直径X厚度)

ZZHB-25

25

220

190

65×10

ZZHN-32

32

260

235

95×15

ZZHB-40

40

260

235

95×15

ZZHB-50

50

320

280

140×20

ZZHB-65

65

320

280

140×20

ZZHB-80

80

360

310

165×20

ZZHB-100

100

360

310

165×20

ZZHB-150

150

420

360

165×20

玻璃管视镜:

型号

DN

L

H

备注

ZZHB-BL-1

25

165

360



ZZHB-BL-2

32

175

360



ZZHB-BL-3

40

180

360



ZZHB-BL-4

50

190

360



ZZHB-BL-5

65

200

360



ZZHB-BL-6

80

220

360



ZZHB-BL-7

100

235

360

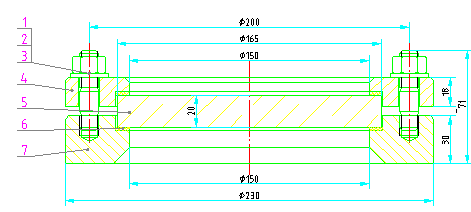

三、产品图例(一):

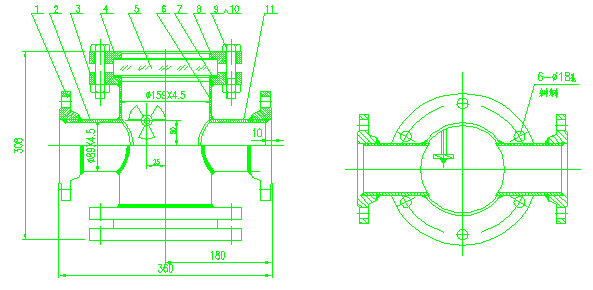

 四、产品图例(二):
