一、用途

    空气泡沫产生器是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫比例混合装置通过固定消防泵供给的泡沫混合液,流经输送管道,通过泡沫产生器时产生一定压的力，从而与空气接触,形成泡沫，扑灭油类火灾。

                                二、主 要 性 能

表1

型号	工作压力（兆帕）	混合液量（升/秒）	空气泡沫量（升/秒）
PC4	0.5	4	25
PC8	0.5	8	50
PC16	0.5	16	100
PC24	0.5	24	150

                                三、结 构 原 理

空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。

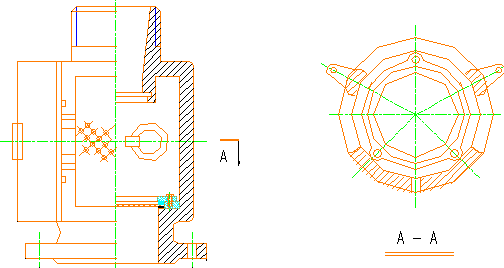

图1结构原理  1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体  7、泡沫喷管组8、壳体组9、导板组

表2   尺 寸 及 重量

型 号	尺    寸（mm）									重量（KG）
	L	L1	L2	L3	L4	H	D	D1	D2
PC4	1000	216	220	160	60	190	ZG2″	160	165	15
PC8	1000	228	250	170	66	210	ZG21/2″	185	190	20
PC16	1000	230	400	210	98	270	ZG3″	235	260	24
PC24	1000	234	550	225	130	302	ZF4″	260	290	40

注：重量中不包括用户自行配制的管和弯头重量。

图2泡沫喷管组:1、连接管   2、90°弯头    3、喷管    4、出口管

表3                 泡沫喷管组用户自配件尺寸参考表

型  号	D3	D4	L5	L6	L7	L8	L9	90°弯头
PC4	130	75.5	952	108	110	30	5	21/2″
PC8	150	88.5	945	111	116	32	5	3″
PC16	200	140	918	118	122	41	5	5″
PC24	225	105	907	122	132	45	5	6″

 表4   密封玻璃尺寸表八                  表5  贮罐壁上开孔位置尺寸参考表



型    号	D5	D6		型号	H1	D7	D8	d/孔数
PC4	78	64		PC4	180	130	80	4/14
PC8	93	79		PC8	200	152	95	4/18
PC16	139	124		PC16	240	210	150	8/18
PC24	165	149		PC24	280	240	180	8/18

                               四、使用说明

    1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。

    2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。

    3、本产生器配有3%型和6%型普通空气泡沫液。

    4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。

    5、导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地复盖在燃烧液面上，以提高灭火效果。

  6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。

                                  五、安装保养

    1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。

    2、罐壁上开孔位置和尺寸参照图4和表5。

    3、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。

    4、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，最后安装好密封玻璃。

    5、空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。

6、为了避免和减轻贮罐壁变形时对管道的破坏，最好在生产器进口管道中安装一段相同口径的金属软管。
