卧式油罐|卧式储罐
发布时间: 2009-10-13                 点击次数: 131963

大中型立式油罐咨询:

请点击参考立式油罐



一、卧式油罐标准:

1.1 依据《卧式油罐》R11、R112图集设计,应用于工业油库和加油站等燃料油;

1.2 范围:压力为常压,温度为-19℃~200℃ 介质为燃料油(柴油、汽油等);

1.3《钢制压力容器》GB 150-1998 《钢制焊接常压容器》 JB/T 4735-1997;

1.4《钢制压力容器焊接规程》JB/T 4709-2000 《压力容器无损检测》 JB 4730-94

、卧式油罐类型:

2.1 供油系统流程见图表;

2.2 地上卧式油罐和埋地卧式油罐:5~100 M3加工制造图,安装图、基本参数图表;

2.3埋地卧式油罐操作井图、油罐接管焊接型式图、卧式油罐内部斜梯图。

、卧式油罐容积

总容积量应根据运输方式和供油周期等因素确定,火车船舶运输,不小于20~30天最大消耗量;汽车运输不小于5~10天最大消耗量;管道输送不小于3~5天最大消耗量。办公建筑,燃油设备的日运行时间取12~16小时;高档住宅宾馆建筑,日运行时间取16~24小时。

、卧式油罐安装

4.1油罐埋地顶部覆土厚度应不小于0.5m。周围回填干净沙子或细土,厚度应不小于0.3m

4.2油罐操作平台梯子选用单位统一考虑,埋地操作井是为埋地卧式油罐设计,两者配套适用;

4.3对地下水位高的地区,选用者应对埋地卧式油罐采取锚固防浮措施;

4.4油罐可用于重质燃油,加热器另行设计;埋地罐物料出口安装底阀和连接等选用者考虑;

4.5应用避雷、防静电、消防措施,内防腐应根据贮存介质确定,外壁防腐根据埋罐土质确定;

4.6通气管管口应高出地面4m及以上,通气管的公称直径应不小于50mm且应安装阻火器。

五、点击卧式油罐新闻链接

快讯 2012年9月我司中标中国建行湖北分行灾备中心卧式油罐五十台!

快讯 我司承接东风汽车集团公司卧式油罐一批!

快讯 我司承接的南车集团加油站总包工程全面开工!

快讯 公司承接武汉经济技术开发区加油站项目开工!

快讯 广州 东莞 武汉 大悟等全国各地加油站项目全面开工!

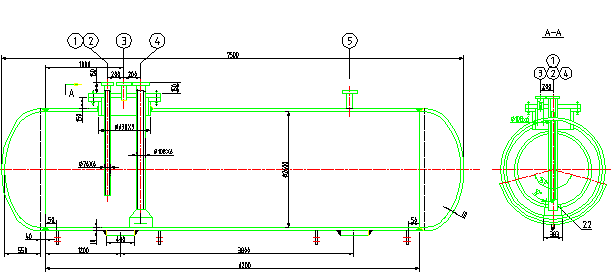

、卧式油罐设计图:

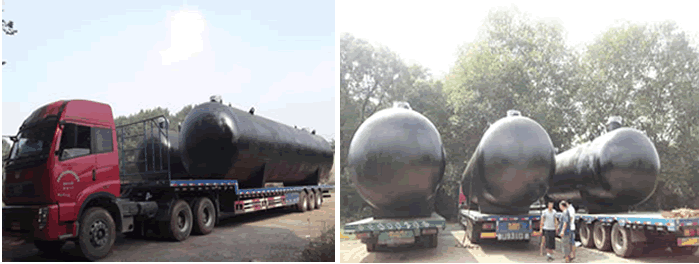

七、工厂产品发运:
